High-End Lautsprecher von Audiodata

Sie sind Zeugen einer Erfolgsgeschichte. Die Acoustic Design „Klassiker“ wurden mit ihrem Erscheinen in der Fachpresse hochgelobt und für ihre technische Überlegenheit bewundert. Diese Modelle sind die Basis für den weiteren Erfolg und die konsequenten Weiterentwicklungen der bisherigen Lautsprechersysteme unter der neuen Marke Acoustic Design.

MasterOne_Startpage

Master One (pa)

Der teilaktive Vorgänger des aktuellen Modells.

  • Downloads

    Testbericht Image Hifi (0,7MB)

  • Technische Details

    Bauweise
    3-Wege Lautsprecher, geschlossenes Gehäuse im Tieftonbereich, aktive und sensorgeregelte Einzelregelung der Tieftöner, MDF-Konstrujtion mit Wand- bedämpfung durch stahlkugelgefüllte Innenkammern, verschiedenste hoch- wertige Gehäusematerialien aufeinander resonanzoptimiert abgestimmt.

    Chassis
    4 Tieftöner Ø 220mm sensorgeregelt, Kohlefaser Membran,
    1 Coax Chassis mit 1 Mitteltöner Ø 148 mm mit Magnesium Membran und Hochtöner Ø 25 mm mit Beryllium Membran

    Aktivelektronik für Tieftöner
    4 Endstufen à 180 Watt

    Anschluss
    Bi-Wiring Anschlußfeld

    Übergangsfrequenz
    200 / 2.500 Hz

    Frequenzbereich
    20 – 25.000 Hz

    Gewicht
    105 kg

    Abmessungen
    345 x 1400 x 680 mm
    inkl. Spikes (B x H x T)

    Impedanz
    Nennwert 4 Ω, min 3,1 Ω

    Paarabgleich
    > ± 0,5 dB (li./re. Lautsprecher)

    Belastbarkeit
    200 Watt sinus

    Ausführungen
    Gehäuse und Schallwand: auf Wunsch lackiert, alle verfügbaren Holzfurniere,
    Sockel: auf Wunsch lackiert, schwarz eloxiert
    Rückwand: Standard schwarz und silber eloxiert, andere Farben auf Anfrage
    Wooferabdeckung: Weiß oder schwarz

    Garantie
    36 Monate Vollgarantie (passiver MHT)
    36 Monate Vollgarantie (active modul)

    Technische Änderungen vorbehalten.

ArtOne-produkte

Art One (pa)

Das teilaktive Vorgängermodell der Art One.

  • Downloads

    Testbericht Lautsprecherjahrbuch (2,6MB)

  • Technische Details

    Bauweise
    3-Wege Lautsprecher, geschlossenes Gehäuse im Tieftonbereich, aktive und sensorgeregelte Einzelregelung der Tieftöner, MDF-Konstruktion mit Wandbedämpfung durch stahlkugelgefüllte Innenkammern, verschiedenste hochwertige Gehäusematerialien aufeinander resonanzoptimiert abgestimmt.

    Chassis
    2 Tieftöner Ø 220mm sensorgeregelt, Kohlefaser Membran,
    1 Coax Chassis mit 1 Magnesium Mitteltöner Ø 148 mm und Beryllium Hochtöner Ø 25 mm

    Aktivelektronik für Tieftöner
    2 Endstufen à 180 Watt

    Anschluss
    Bi-Wiring Anschlussfeld

    Übergangsfrequenz
    200 / 2.500 Hz

    Frequenzbereich
    20 – 25.000 Hz

    Gewicht
    65 kg

    Abmessungen
    220 x 1270 x 500 mm
    inkl. Spikes (B x H x T)

    Impedanz
    Nennwert 4 Ω, min 3,1 Ω

    Paarabgleich
    > ± 0,5 dB (li./re. Lautsprecher)

    Belastbarkeit
    200 Watt sinus

    Ausführungen
    Gehäuse: Standard seidenmatt weiß, individuelle Farblackierungen und Furniere auf Anfrage möglich
    Rückwand: Schwarz eloxiert

    Garantie
    60 Monate Vollgarantie (passiver MHT)
    36 Monate Vollgarantie (Aktivmodul)

    Technische Änderungen vorbehalten.

Soutien

Soutien 2/4

Die aktiv geregelten Tiefbassmodule Soutien 2+ und Soutien 4+ weisen deutlich über die Subwoofer-Standardklasse hinaus. Sie unterstützen nicht nur spektakulär die Wiedergabe tiefer und tiefster Töne, sondern werten auch Räumlichkeit, Tiefenstaffelung und Glaubhaftigkeit der Darstellung in beeindruckender Weise auf.

  • Downloads

    Raccord
    Handbuch (0,4MB)
    Soutien-S
    Handbuch (1,2MB)
    Soutien-S
    Technische Daten (0,1MB)
    Testbericht
    Stereo (0,6MB)
    Soutien+
    Handbuch (0,7MB)
    Soutien+
    Prospekt (0,2MB)
    Testbericht
    Fairaudio (1,1MB)

  • Technische Details (Soutien 2+)

    Anzahl der Wege und Bauweise
    Aktivlautsprecher mit geschlossenem Gehäuse, Einzelregelung aller Chassis.
    MDF-Konstruktion mit Wandbedämpfung durch stahlkugelgefüllte Innenkammern

    Chassisbestückung
    2 Tieftöner ø 210mm, 38mm Schwingspule
    mit separatem, induktiven Geschwindigkeitssensor,
    Kevlarmembran

    Bestückung Elektronik
    2 Endstufen à 180 Watt/4Ohm
    = 360 Watt Gesamtleistung
    breitbandige Proportionalregelung

    Eingänge
    2 symmetrische, 3-polige XLR-Eingänge
    0,775 V (0 dBV)/20 kOhm
    Empfindlichkeit ± 10 dB regelbar
    2 symmetrische Hochpegeleingange, Bananenbuchsen, 4 mm
    13,8 V (+25 dBV)/20 kOhm
    Empfindlichkeit ± 10 dB regelbar

    Ausgänge
    auf Wunsch mit passiven Hochpassmodul 80 Hz für Satellitenlautsprecher lieferbar

    untere Grenzfrequenz
    Butterworthfilter 2. Ordnung (12 dB/Oktave)
    fug = 20 Hz einstellbar
    Butterworthfilter 3. Ordnung (18 dB/Oktave)
    fug = 28 Hz einstellbar
    Butterworthfilter 4. Ordnung (24 dB/Oktave)
    fug = 40 Hz einstellbar

    obere Grenzfrequenz
    Butterworthfilter 3. Ordnung (18 dB/Oktave)
    fog = 50, 63, 80, 100, 125 Hz und „offen“ (Setup erfolgt dann über externes Gerät) einstellbar

    Phasenlage
    Allpass 2. Ordnung
    Phi = 0°, 45°, 90°, 120°, 150° und 180° (Gegenphase) einstellbar

    Abmessungen (Höhe x Breite x Tiefe) (incl. Bespannrahmen und Kühlkörper)
    550 x 230 x 338 mm
    abschraubbarer Sockel (25mm) für liegende Aufstellung

    Gewicht
    22 kg

    Lieferbare Ausführungen
    Zarge:
    Alle verfügbaren Edelholzfurniere,
    Lackierungen in allen RAL- oder Kfz-Farben, Nextel-Microstrukturlack

    Schallwand/Sockel:
    titan (Nextel S774), grau (Nextel B34) oder anthrazitschwarz (Nextel S139)

    Schallwandverkleidung:
    Stoff Stretch, titan, grau, oder schwarz

    Garantiezeit
    36 Monate Vollgarantie

    Technische Änderungen vorbehalten.

  • Technische Details (Soutien 4+)

    Anzahl der Wege und Bauweise
    Aktivlautsprecher mit geschlossenem Gehäuse, Einzelregelung aller Chassis.
    MDF-Konstruktion mit Wandbedämpfung durch stahlkugelgefüllte Innenkammern

    Chassisbestückung
    4 Tieftöner ø 210mm, 38mm Schwingspule
    mit separatem, induktiven Geschwindigkeitssensor,
    Kevlarmembran

    Bestückung Elektronik
    4 Endstufen à 180 Watt/4Ohm
    = 720 Watt Gesamtleistung
    breitbandige Proportionalregelung

    Eingänge
    2 symmetrische, 3-polige XLR-Eingänge
    0,775 V (0 dBV)/20 kOhm
    Empfindlichkeit ± 10 dB regelbar
    2 symmetrische Hochpegeleingange, Bananenbuchsen, 4 mm
    13,8 V (+25 dBV)/20 kOhm
    Empfindlichkeit ± 10 dB regelbar

    Ausgänge
    auf Wunsch mit passiven Hochpassmodul 80 Hz für Satellitenlautsprecher lieferbar

    untere Grenzfrequenz
    Butterworthfilter 2. Ordnung (12 dB/Oktave)
    fug = 20 Hz einstellbar
    Butterworthfilter 3. Ordnung (18 dB/Oktave)
    fug = 28 Hz einstellbar
    Butterworthfilter 4. Ordnung (24 dB/Oktave)
    fug = 40 Hz einstellbar

    obere Grenzfrequenz
    Butterworthfilter 3. Ordnung (18 dB/Oktave)
    fog = 50, 63, 80, 100, 125 Hz und „offen“ (Setup erfolgt dann über externes Gerät) einstellbar

    Phasenlage
    Allpass 2. Ordnung
    Phi = 0°, 45°, 90°, 120°, 150° und 180° (Gegenphase) einstellbar

    Abmessungen (Höhe x Breite x Tiefe) (incl. Bespannrahmen und Kühlkörper)
    1090 x 230 x 338 mm
    abschraubbarer Sockel (25mm) für liegende Aufstellung

    Gewicht
    38 kg

    Lieferbare Ausführungen
    Zarge:
    Alle verfügbaren Edelholzfurniere,
    Lackierungen in allen RAL- oder Kfz-Farben, Nextel-Microstrukturlack

    Schallwand/Sockel:
    titan (Nextel S774), grau (Nextel B34) oder anthrazitschwarz (Nextel S139)

    Schallwandverkleidung:
    Stoff Stretch, titan, grau, oder schwarz

    Garantiezeit
    36 Monate Vollgarantie

    Technische Änderungen vorbehalten.

Sculpture

Sculpture

Die Sculpture verschiebt bislang akzeptierte Grenzen und definiert Maßstäbe neu. Als echter Referenzlautsprecher beherrscht die Sculpture jeden Musikstil und bildet selbst große Symphonieorchester und weiträumige Konzertsäle souverän ab. Den leistungsintensiven Bassbereich übernehmen sechs kraftvolle, eingebaute Endstufen.

  • Downloads

    Sculpture 1
    Prospekt (0,4MB)
    Testbericht
    Image Hifi (1,1MB)
    Testbericht
    Stereoplay (1,7MB)
    Sculpture 2
    Prospekt (0,4MB)
    Testbericht
    Image Hifi (1,1MB)
    Testbericht
    Stereoplay (1,7MB)
    Sculture 3
    Prospekt (0,4MB)
    Testbericht
    Image Hifi (1,1MB)
    Testbericht
    Stereoplay (1,7MB)

  • Technische Details

    Anzahl der Wege und Bauweise
    Teilaktiver 3 1/2-Wege Lautsprecher mit geschlossenem Gehäuse
    Einzelregelung aller Tieftöner
    MDF-Konstruktion mit Wandbedämpfung durch stahlkugelgefüllte Innenkammern

    Chassisbestückung
    6 aktiv geregelte Tieftöner ø 220 mm,
    38 mm Schwingspule mit separatem, induktiven Geschwindigkeitssensor, Kohlefaser-Membran
    2 Mitteltöner ø 150 mm,
    38 mm Schwingspule, Papiermembran mit integrierten Dämpfungselementen
    1 Hochtöner ø 25mm, Kalotte mit Alumembran

    Bestückung Elektronik
    6 Endstufen a 150 Watt/4 Ohm = 900 Watt Gesamtleistung,
    breitbandige Proportionalregelung mit Bewegungssensor

    Frequenzweiche
    Passive Filter 2. Ordnung (12 dB)
    und aktive Filter 3. Ordnung (18dB),
    individuell für jedes Paar rechnersimuliert und aufgebaut

    Passive Filter nur mit verlustarmen Luftspulen
    und MKP- und Zinnfolienkondensatoren aufgebaut
    Toleranzen < 1% platinenloser Aufbau der einzelnen Wege mit optimierter sternpunktförmiger Masseführung Bi-Wiring Anschlussfeld mit 2 Paar vergoldeten WBT-Anschlussklemmen Übergangsfrequenzen
    100/160/2.100 Hz

    Frequenzbereich
    12-35.000 Hz (-6dB)
    18-20.000 Hz (± 1,5 dB)

    Paarabgleich
    besser als ± 0,5 dB (link./recht. Lautsprecher)
    besser als ± 0,5 dB (absolut zu Referenzlautsprecher)
    Individuelles Meßprotokoll für jedes Lautsprecherpaar

    Bassabstimmung
    Aktiv geregelt, daher keine Eigenresonanz feststellbar
    fug = 16 Hz, 20 Hz, 25 Hz, und 31 Hz einstellbar

    Impedanz
    Nennwert 4 Ohm, Minimum 2,5 Ohm bei 250 Hz

    Belastbarkeit (im passiven MHT-Teil)
    250 Watt sinus

    Wirkungsgrad
    91,0 dB (1 Watt/1m)

    Abmessungen
    Korpus (Höhe x Breite x Tiefe) 2110 x 250 x 540 mm
    Fuß (Breite x Tiefe) 590 x 590 mm

    Gewicht
    145 kg

    Ausführungen
    Alle verfügbaren Edelholzfurniere,
    Bi-Color Lackierungen in allen RAL-KFZ-Farben oder Nextel-Microstrukturlack

    Garantiezeit
    60 Monate Vollgarantie

    Technische Änderungen vorbehalten.

Pierrot

Pierrot

Ein High-Tech Chassis und ein langhubiger Tieftöner mit Aluminiummembran sorgen auch auf kurzen Hördistanzen für perfekten Klang, was den Pierrot zum idealen Lautsprecher für kleinere Räume macht.

  • Downloads

    Petite
    Handbuch (0,7MB)
    Petite
    Prospekt (0,1MB)
    Testbericht
    AV Magazin (0,5MB)

  • Technische Details

    Anzahl der Wege und Bauweise
    2-Wege-Lautsprecher mit 2 separaten Kammern,
    Bassreflexgehäuse mit einem aerodynamisch geformten Tunnel
    MDF-Konstruktion mit Wandbedämpfung durch stahlkugelgefüllte Innenkammern

    Chassisbestückung
    1 Tieftöner ø 180 mm, 39 mm Schwingspule, Aluminium-Membran
    1 Breitband-Chassis: ø 104 mm, 20 mm Schwingspule, NRSC-Glasfasermembran

    Frequenzweiche
    Filter 2. Ordnung (12 dB), mit Phasen- und Impedanzkorrekturen, individuell für jeden Lautsprecher rechnersimuliert und nur mit verlustarmen Spulen und Kondensatoren aufgebaut
    Toleranzen < 1% platinenloser Aufbau der einzelnen Wege mit optimierter sternpunktförmiger Masseführung Single-Wiring-Anschlußbuchsen, Banane, 4 mm Übergangsfrequenz
    280 Hz

    Frequenzbereich
    45-22.000 Hz (-6dB)
    55-19.000 Hz (± 2,0 dB)

    Paarabgleich
    besser als ± 0,75 dB (linker/rechter Lautsprecher)
    besser als ± 0,75 dB (absolut zu Referenzlautsprecher)
    Individuelles Meßprotokoll für jeden Lautsprecher

    Bassabstimmung
    50 ± 2 Hz

    Impedanz
    Nennwert 4 Ohm
    Minimum 3,4 Ohm bei 125 Hz

    Belastbarkeit
    100 Watt sinus

    Wirkungsgrad
    88,0 dB (1 Watt/1m)

    Abmessungen
    430 x 200 x 280 mm (H x B x T, stehend)

    Gewicht
    13,0 kg

    Ausführungen
    Zarge:
    Alle verfügbaren Edelholzfurniere,
    Lackierungen in allen RAL- oder Kfz-Farben, Nextel-Microstrukturlack

    Zierring:
    titan (Nextel B34), grau (Nextel B34) oder schwarz (Nextel S139)

    Chassisabdeckung (optional):
    Stoff Stretch, titan, grau, oder schwarz

    Garantiezeit
    60 Monate Vollgarantie

    Technische Änderungen vorbehalten.

Petite

Petite

Ein multifunktionaler Kleinlautsprecher mit Dual-Coaxial Treiber und magnetischer Abschirmung. Perfekt einsetzbar in Mehrwege-Systemen, als Abhörmonitor oder als klassischer Lautsprecher in kleineren und mittelgroßen Räumen.

  • Downloads

    Petite
    Handbuch (0,7MB)
    Petite
    Prospekt (0,2MB)
    Sticker
    Homevision (0,2MB)
    Testbericht
    Audiophile (0,4MB)
    Testbericht
    Homevision (1,2MB)
    Testbericht
    Stereoplay (0,4MB)

  • Technische Details

    Anzahl der Wege und Bauweise
    2-Wege-Lautsprecher mit einem Dual-Coaxial-Chassis
    Bassreflexgehäuse mit zwei aerodynamisch geformten Tunnel
    MDF-Konstruktion mit Wandbedämpfung durch stahlkugelgefüllte Innenkammern,

    Chassisbestückung
    1 Tiefmitteltöner: ø 145 mm, 39 mm Schwingspule, Magnesium-Membran
    1 coaxialer Hochtöner: ø 25 mm, Kalotte mit Seidengewebemembran
    jeweils magnetisch abgeschirmt

    Frequenzweiche
    Filter 1. und 2. Ordnung (6/12 dB), mit Phasen- und Impedanzkorrektur, individuell für jeden Lautsprecher rechnersimuliert und nur mit verlustarmen Luftspulen und MKP-Kondensatoren aufgebaut
    Toleranzen < 1% Platinenloser Aufbau der einzelnen Wege mit optimierter sternpunktförmiger Masseführung Single-Wiring-Anschlußfeld mit 1 Paar WBT nextgen (TM) Anschlussterminals oder Bi-Wiring-Anschlußfeld mit 2 Paar Paar WBT nextgen (TM) Anschlussterminals nach Wahl

    Übergangsfrequenz
    2.400 Hz

    Frequenzbereich
    45-25.000 Hz (-6dB)
    55-20.000 Hz (± 2,0 dB)

    Paarabgleich
    besser als ± 0,5 dB (linker/rechter Lautsprecher)
    besser als ± 0,5 dB (absolut zu Referenzlautsprecher)
    Individuelles Meßprotokoll für jeden Lautsprecher

    Bassabstimmung
    50 ± 2 Hz

    Impedanz
    Nennwert 8 Ohm
    Minimum 5,3 Ohm bei 20 kHz

    Belastbarkeit
    100 Watt sinus

    Wirkungsgrad
    85,5 dB (1 Watt/1m)

    Abmessungen
    380 x 170 x 245 mm (H x B x T, stehend)

    Gewicht
    9,0 kg

    Ausführungen
    Zarge:
    Alle verfügbaren Edelholzfurniere,
    Lackierungen in allen RAL- oder Kfz-Farben, Nextel-Microstrukturlack

    Schallwand:
    titan (Nextel S774), grau (Nextel B34) oder anthrazitschwarz (Nextel S139)

    Chassisabdeckung (optional):
    Stoff Stretch, titan, grau, oder schwarz

    Garantiezeit
    60 Monate Vollgarantie

    Technische Änderungen vorbehalten.

Petit

Petit

Mit Ihrer trapezförmigen Grundfläche und den dazu passenden, offen und grazil gestalteten Ständern hebt sie sich wohltuend vom Einerlei üblicher Boxen ab. Dazu kommen noch die inneren Werte, wie paarweise selektierten Chassis und individuell computersimulierte Frequenzweichen.

  • Downloads

    Pedit
    Prospekt (0,2MB)

  • Technische Details

    Anzahl der Wege und Bauweise
    2-Wege-Lautsprecher mit geschlossenem Gehäuse
    1 Kammer, MDF-Konstruktion,
    Wandbedämpfung durch stahlkugelgefüllte Innenkammern

    Chassisbestückung
    Tiefmitteltöner: ø 170 mm, 25 mm Schwingspule, Polypropylen-Membran
    Mittelhochtöner: ø 25 mm, Kalotte mit Gewebemembran

    Frequenzweiche
    Filter 1. und 2. Ordnung (6/12 dB), mit Phasen- und Impedanzkorrektur, individuell für jedes Paar rechnersimuliert und nur mit verlustarmen Luftspulen und MKP-Kondensatoren aufgebaut Toleranzen < 1% Platinenloser Aufbau der einzelnen Wege mit optimierter sternpunktförmiger Masseführung Single-Wiring-Anschlußfeld mit 1 Paar WBT-Anschlußklemmen Übergangsfrequenzen
    2.300 Hz

    Frequenzbereich
    45-22.000 Hz (-6dB)
    65-20.000 Hz (± 1,5 dB)

    Paarabgleich
    besser als ± 0,5 dB (link./recht. Lautsprecher)
    besser als ± 0,5 dB (absolut zu Referenzlautsprecher)
    Ein individuelles Meßprotokoll liegt jedem Lautsprecherpaar bei

    Baßabstimmung
    63 ± 3 Hz

    Impedanz
    Nennwert 8 Ohm
    Minimum 6,1 Ohm bei 200 Hz

    Belastbarkeit
    80 Watt sinus

    Wirkungsgrad
    87,0 dB (1 Watt/1m)

    Abmessungen
    35,0 x 18,0v/28,0h x 28,0 cm
    Ständer: 67,0 x 18,0v/28,0h x 28,0 cm

    Gewicht
    9,0 kg, Ständer: 7,5 kg

    Ausführungen
    Lackierungen in allen RAL- oder Kfz-Farben, Nextel-Microstrukturlack

    Garantiezeit
    60 Monate Vollgarantie

    Technische Änderungen vorbehalten.

Partout

Partout

Ein kompaktes Multitalent mit erstaunlichem Tieftonfundament, das nahezu überall einsetzbar ist und auch in Sachen Pegelfestigkeit zu überzeugen weiß. Bei der Partout II wurde die Mechanik des Gehäuses und die Aerodynamik der Bassreflexkanäle ebenso verfeinert wie die Bedämpfung. Auch die Frequenzweiche wurde überarbeitet.

  • Downloads

    Partout
    Handbuch (0,7MB)
    Partout
    Prospekt (0,2MB)
    Testbericht
    Ars! (0,1MB)
    Testbericht
    DVD & Surround (0,2MB)
    Testbericht
    Heimkino (0,3MB)
    Testbericht
    Homeentertainment (0,3MB)
    Testbericht
    Stereo (0,4MB)
    Testbericht
    Stereoplay (0,2MB)

  • Technische Details

    Anzahl der Wege und Bauweise
    2-Wege-Lautsprecher mit einem Dual-Coaxial-Chassis
    Bassreflexgehäuse mit zwei aerodynamisch geformten Tunnel
    MDF-Konstruktion mit Wandbedämpfung durch stahlkugelgefüllte Innenkammern

    Chassisbestückung
    1 Tiefmitteltöner: ø 175 mm, 39 mm Schwingspule, Magnesium-Membran
    1 coaxialer Hochtöner: ø 25 mm, Kalotte mit Seidengewebemembran
    jeweils magnetisch abgeschirmt

    Frequenzweiche
    Filter 1. und 2. Ordnung (6/12 dB), mit Phasen- und Impedanzkorrektur, individuell für jeden Lautsprecher rechnersimuliert und nur mit verlustarmen Luftspulen und MKP-Kondensatoren aufgebaut
    Toleranzen < 1% Platinenloser Aufbau der einzelnen Wege mit optimierter sternpunktförmiger Masseführung Single-Wiring-Anschlußfeld mit 1 Paar WBT nextgen (TM) Anschlussterminals oder Bi-Wiring-Anschlußfeld mit 2 Paar Paar WBT nextgen (TM) Anschlussterminals nach Wahl Übergangsfrequenz
    2.300 Hz

    Frequenzbereich
    40-25.000 Hz (-6dB)
    50-20.000 Hz (± 2,0 dB)

    Paarabgleich
    besser als ± 0,5 dB (linker/rechter Lautsprecher)
    besser als ± 0,5 dB (absolut zu Referenzlautsprecher)
    Individuelles Meßprotokoll für jeden Lautsprecher

    Bassabstimmung
    40 ± 2 Hz

    Impedanz
    Nennwert 8 Ohm
    Minimum 5,3 Ohm bei 20 kHz

    Belastbarkeit
    100 Watt sinus

    Wirkungsgrad
    87,5 dB (1 Watt/1m)

    Abmessungen
    483 x 200 x 320 mm (H x B x T, stehend)

    Gewicht
    15,0 kg

    Ausführungen
    Zarge:
    Alle verfügbaren Edelholzfurniere,
    Lackierungen in allen RAL- oder Kfz-Farben, Nextel-Microstrukturlack

    Schallwand:
    titan (Nextel S774), grau (Nextel B34) oder anthrazitschwarz (Nextel S139)

    Chassisabdeckung (optional):
    Stoff Stretch, titan, grau, oder schwarz

    Garantiezeit
    60 Monate Vollgarantie

    Technische Änderungen vorbehalten.

Mignon

Mignon

Die Mignon verbindet Tugenden wie Homogenität und Feinauflösung auf höchstem Niveau mit geringen Abmessungen und herausragendem Design. Dominierender Blickfang ist die innovative, aus Polyquarzit gegossene Schallwand.

  • Downloads

    Mignon
    Prospekt (0,2MB)

  • Technische Details

    Anzahl der Wege und Bauweise
    2-Wege-Lautsprecher mit geschlossenem Gehäuse
    1 Kammer, MDF-Konstruktion,
    Wandbedämpfung durch stahlkugelgefüllte Innenkammern,
    Schallwand aus Polyquarzit gegossen

    Chassisbestückung
    Tiefmitteltöner: ø 145 mm, 75 mm Schwingspule, Polypropylen-Membran
    Mittelhochtöner: ø 19 mm, Kalotte mit Gewebemembran

    Frequenzweiche
    Filter 1. und 2. Ordnung (6/12 dB), mit Phasen- und Impedanzkorrektur, individuell für jedes Paar rechnersimuliert und nur mit verlustarmen Luftspulen und MKP-Kondensatoren aufgebaut Toleranzen < 1% Platinenloser Aufbau der einzelnen Wege mit optimierter sternpunktförmiger Masseführung Single-Wiring-Anschlußfeld mit 1 Paar WBT-Anschlußklemmen oder Bi-Wiring-Anschlußfeld mit 2 Paar WBT-Anschlußklemmen nach Wahl Übergangsfrequenz
    2.200 Hz

    Frequenzbereich
    55-25.000 Hz (-6dB)
    90-20.000 Hz (± 1,5 dB)

    Paarabgleich
    besser als ± 0,5 dB (link./recht. Lautsprecher)
    besser als ± 0,5 dB (absolut zu Referenzlautsprecher)
    Ein individuelles Meßprotokoll liegt jedem Lautsprecherpaar bei

    Baßabstimmung
    68 ± 3 Hz

    Impedanz
    Nennwert 8 Ohm
    Minimum 5,4 Ohm bei 250 Hz

    Belastbarkeit
    100 Watt sinus

    Wirkungsgrad
    85,0 dB (1 Watt/1m)

    Abmessungen
    36,0 x 19,0 x 28,5 cm (inklusive Schallwand)
    Standfuß: 65,0 x 25,0 x 33,5 cm

    Gewicht
    10,0 kg, Standfuß: 10,0 kg

    Ausführungen
    Alle verfügbaren Edelholzfurniere
    Lackierungen in allen RAL- oder Kfz-Farben, Nextel-Microstrukturlack

    Garantiezeit
    60 Monate Vollgarantie

    Technische Änderungen vorbehalten.

Jolie

Jolie

Ausgestattet mit einem neu entwickelten Breitbandchassis, bietet die Jolie Räumlichkeit, Zeitrichtigkeit und Homogenität auf allerhöchstem Niveau. Zudem erlaubt dieses Prinzip perfektes Hören auch auf kurzen Distanzen.

  • Downloads

    Jolie
    Handbuch (0,8MB)
    Jolie
    Prospekt (0,2MB)
    Testbericht
    AV Magazin (0,5MB)
    Testbericht
    Stereoplay (1,5MB)

  • Technische Details

    Anzahl der Wege und Bauweise
    2-Wege-Lautsprecher mit 3 separaten Kammern,
    Bassreflexgehäuse mit einem aerodynamisch geformten Tunnel
    MDF-Konstruktion mit Wandbedämpfung durch stahlkugelgefüllte Innenkammern

    Chassisbestückung
    2 Tieftöner ø 150 mm, 26 mm Schwingspule, Aluminium-Membran
    1 Breitband-Chassis: ø 104 mm, 20 mm Schwingspule, NRSC-Glasfasermembran

    Frequenzweiche
    Filter 2. Ordnung (12 dB), mit Phasen- und Impedanzkorrekturen, individuell für jeden Lautsprecher rechnersimuliert und nur mit verlustarmen Luftspulen und Kondensatoren aufgebaut
    Toleranzen < 1% Platinenloser Aufbau der einzelnen Wege mit optimierter sternpunktförmiger Masseführung Si-Wiring-Anschlussfeld mit 1 Paar WBT nextgen (TM) Anschlussterminals oder Bi-Wiring-Anschlussfeld mit 2 Paar WBT nextgen (TM) Anschlussterminals nach Wahl Übergangsfrequenz
    250 Hz

    Frequenzbereich
    40-22.000 Hz (-6dB)
    50-19.000 Hz (± 2,0 dB)

    Paarabgleich
    besser als ± 0,75 dB (linker/rechter Lautsprecher)
    besser als ± 0,75 dB (absolut zu Referenzlautsprecher)
    Individuelles Meßprotokoll für jeden Lautsprecher

    Bassabstimmung
    45 ± 2 Hz

    Impedanz
    Nennwert 4 Ohm
    Minimum 2,8 Ohm bei 125 Hz

    Belastbarkeit
    160 Watt sinus

    Wirkungsgrad
    88,0 dB (1 Watt/1m)

    Abmessungen
    1.135 x 170 x 290 mm (H x B x T)

    Gewicht
    25 kg

    Lieferbare Ausführungen
    Zarge:
    Alle verfügbaren Edelholzfurniere,
    Lackierungen in allen RAL- oder Kfz-Farben, Nextel-Microstrukturlack

    Schallwand/Sockel:
    titan (Nextel S774), grau (Nextel B34) oder anthrazitschwarz (Nextel S139)

    Schallwandverkleidung:
    Stoff Stretch, titan, grau, oder schwarz

    Garantiezeit
    60 Monate Vollgarantie

    Technische Änderungen vorbehalten.

Filou

Filou

Das Zusammenspiel hochwertiger Komponenten steht für ein fein aufgelöstes, aber auch pegelfestes Klangbild mit hohem Spaßfaktor. Zur HIGH END 2002 wurde die Filou überarbeitet und das neue Modell zur besseren Unterscheidung Filou II getauft.

  • Downloads

    Filou
    Prospekt (0,3MB)
    Testbericht
    Image Hifi (0,5MB)

  • Technische Details

    Anzahl der Wege und Bauweise
    2 ½ Wege-Lautsprecher mit 3 separaten Kammern, Tieftöner Baßreflex, Tiefmitteltöner geschlossenes Gehäuse, MDF-Konstruktion mit Wandbedämpfung durch stahlkugelgefüllte Innenkammern

    Chassisbestückung
    1 Tieftöner und 1 Tiefmitteltöner: ø 135 mm, 25 mm Schwingspule, mit Carbonfasermembran, beide magnetisch abgeschirmt
    1 Mittelhochtöner: ø 25 mm, Kalotte mit Seidengewebemembran

    Frequenzweiche
    Filter 1. und 2. Ordnung (6/12 dB),
    mit Phasen- und Impedanzkorrektur, individuell für jeder Paar rechnersimuliert und nur mit verlustarmen Spulen und MKP-Kondensatoren aufgebaut
    Toleranzen < 1%, Platinenloser Aufbau der einzelnen Wege mit optimierter sternpunktförmiger Masseführung Single-Wiring-Anschlußfeld mit 1 Paar WBT-Anschlußklemmen oder Bi-Wiring-Anschlußfeld mit 2 Paar WBT-Anschlußklemmen nach Wahl Übergangsfrequenz
    2.600 Hz

    Frequenzbereich
    40 – 25.000 Hz (-6 dB)
    50 – 20.000 Hz (± 1,5 dB)

    Paarabgleich
    besser als ± 0,5 dB (linker/rechter Lautsprecher)
    besser als ± 0,5 dB (absolut zu Referenzlautsprecher)
    individuelles Meßprotokoll für jedes Lautsprecherpaar

    Baßabstimmung
    40 ± 2 Hz

    Impedanz
    Nennwert 4 Ohm
    Minimum 3,8 Ohm bei 140 Hz

    Belastbarkeit
    80 Watt sinus

    Wirkungsgrad
    88,5 dB (1 Watt/1m)

    Abmessungen
    995 x 167 x 290 mm (H x B x T)

    Gewicht
    23 kg

    Lieferbare Ausführungen
    Zarge:
    Alle verfügbaren Edelholzfurniere,
    Lackierungen in allen RAL- oder Kfz-Farben, Nextel-Microstrukturlack

    Sockel:
    titan (Nextel B34), grau (Nextel B34) oder anthrazitschwarz (RAL 9011)

    Schallwandverkleidung (optional):
    Stoff Stretch, titan, grau, oder schwarz

    Garantiezeit
    60 Monate Vollgarantie

    Technische Änderungen vorbehalten.

Elance

Elance

Bei der Elance wurden alle Details neu durchdacht, um einen faszinierenden Lautsprecher zu realisieren. Das Resultat: Die Elance stößt in neue Dimensionen der Musikalität und Natürlichkeit vor. Zur HIGH END 2002 wurde die Elance überarbeitet und das neue Modell zur besseren Unterscheidung Elance II getauft.

  • Downloads

    Elance
    Prospekt (0,5MB)
    Testbericht
    Hifi Records (0,3MB)
    Testbericht
    Hifi Test (0,1MB)
    Testbericht
    Image Hifi (0,4MB)
    Testbericht
    Stereoplay (0,3MB)

  • Technische Details

    Anzahl der Wege und Bauweise
    Geschlossener 2 ½-Wege-Lautsprecher mit 4 separaten Kammern,
    MDF-Konstruktion mit Wandbedämpfung durch stahlgefüllte Innenkammern

    Chassisbestückung
    1 Tieftöner und 1 Tiefmitteltöner: ø 180 mm, 42 mm Schwingspule,
    Papiermembran, mit Karbonfaser verstärkt
    1 Mittelhochtöner: ø 28 mm, Kalotte mit Gewebemembran

    Frequenzweiche
    Filter 1. und 2. Ordnung (6/12 dB),
    mit Phasen- und Impedanzkorrektur, individuell für jeder Paar rechnersimuliert und nur mit verlustarmen Luftspulen und MKP-Kondensatoren aufgebaut
    Toleranzen < 1% Platinenloser Aufbau der einzelnen Wege mit optimierter sternpunktförmiger Masseführung Single-Wiring-Anschlußfeld mit 1 Paar WBT-Anschlußklemmen oder Bi-Wiring-Anschlußfeld mit 2 Paar WBT-Anschlußklemmen nach Wahl Übergangsfrequenzen
    180/2.100 Hz

    Frequenzbereich
    35 -25.000 Hz (-6 dB)
    45 – 20.000 Hz (± 1,5 dB)

    Paarabgleich
    besser als ± 0,5 dB (linker/rechter Lautsprecher)
    besser als ± 0,5 dB (absolut zu Referenzlautsprecher)
    Individuelles Meßprotokoll für jedes Lautsprecherpaar

    Baßabstimmung
    45 ± 2 Hz

    Impedanz
    Nennwert 4 Ohm
    Minimum 3,9 Ohm bei 110 Hz

    Belastbarkeit
    200 Watt sinus

    Wirkungsgrad
    90,0 dB (1 Watt/1m)

    Abmessungen
    1214 x 220 x 368 mm (H x B x T)

    Gewicht
    48 kg

    Lieferbare Ausführungen
    Zarge:
    Alle verfügbaren Edelholzfurniere,
    Lackierungen in allen RAL- oder Kfz-Farben, Nextel-Microstrukturlack

    Schallwand/Sockel:
    titan (Nextel B34), grau (Nextel B34) oder anthrazitschwarz (RAL 9011)

    Schallwandverkleidung (optional):
    Stoff Stretch, titan, grau, oder schwarz

    Garantiezeit
    60 Monate Vollgarantie

    Technische Änderungen vorbehalten.

Echelle

Echelle

Die Echelle ist Audiodatas erster Lautsprecher mit Bassreflexöffnung und vereint die ideale Kombination aus möglichst viel Membranfläche bei akustisch vorteilhaft abgerundeten Schallwandkanten. Zur HIGH END 2002 wurde die Echelle überarbeitet und das neue Modell zur besseren Unterscheidung Echelle II getauft.

  • Downloads

    Echelle
    Prospekt (0,5MB)
    Testbericht
    Hifi Records (0,3MB)
    Testbericht
    Stereo (0,3MB)

  • Technische Details

    Anzahl der Wege und Bauweise
    2-Wege-Lautsprecher. Baßreflex-Gehäuse mit 3 separaten Kammern, MDF-Konstruktion mit Wandbedämpfung durch stahlkugelgefüllte Innenkammern

    Chassisbestückung
    1 Tiefmitteltöner: ø 180 mm, 42 mm Schwingspule, beschichtete Papiermembran
    1 Mittelhochtöner: ø 25 mm, Kalotte mit Seidengewebemembran

    Frequenzweiche
    Filter I . und 2. Ordnung (6/12 dB), mit Phasen- und Impedanzkorrektur,
    individuell für jedes Paar rechnersimuliert und nur mit verlustarmen Luftspulen und MKP-Kondensatoren aufgebaut
    Toleranzen < 1 % Platinenloser Aufbau der einzelnen Wege mit optimierter sternpunktförmiger Masseführung Single-Wiring-Anschlußfeld mit 1 Paar WBT-Anschlußklemmen oder Bi-Wiring-Anschlußfeld mit 2 Paar WBT Anschlußklemmen nach Wahl Übergangsfrequenz
    2.400 Hz

    Frequenzbereich
    35 – 25.000 Hz (-6 dB)
    45 – 20.000 Hz (± 1,5 dB)

    Paarabgleich
    besser als ± 0,5 dB (linker/rechter Lautsprecher)
    besser als ± 0,5 dB (absolut zu Referenzlautsprecher)
    Individuelles Meßprotokoll für jedes Lautsprecherpaar

    Baßabstimmung
    40 ± 2 Hz

    Impedanz
    Nennwert 8 Ohm
    Minimum 6,0 Ohm bei 7,5 kHz

    Belastbarkeit
    100 Watt sinus

    Wirkungsgrad
    88,0 dB (1 Watt/1m)

    Abmessungen
    1081 x 190 x 318 mm (H x B x T)

    Gewicht
    31 kg

    Lieferbare Ausführungen

    Zarge:
    Alle verfügbaren Edelholzfurniere,
    Lackierungen in allen RAL- oder Kfz-Farben, Nextel-Microstrukturlack

    Schallwand/Sockel:
    titan (Nextel B34), grau (Nextel B34) oder anthrazitschwarz (RAL 9011)

    Schallwandverkleidung (optional):
    Stoff Stretch, titan, grau, oder schwarz

    Garantiezeit
    60 Monate Vollgarantie

    Technische Änderungen vorbehalten.

Carre

Carré

Die Carré ist für hochkarätige und perfekt ins Wohnambiente integrierte Heimkino- und Mehrkanalanlagen ebenso gut geeignet wie zusammen mit einem hochwertigen Subwoofer als schicke Zweikanallösung. Die Carré II verfügt über ein neues Coax-Chassis und einer überarbeiteten Frequenzweiche.

  • Downloads

    Carre
    Prospekt (0,2MB)
    Testbericht
    Fairaudio (1,1MB)

  • Technische Details

    Anzahl der Wege und Bauweise
    2-Wege-Lautsprecher mit einem Dual-Coaxial-Chassis
    aperiodisch bedämpftes, ventiliertes Gehäuse, MDF-Konstruktion
    Hochpassfilterung über Gehäusedimensionierung und Frequenzweiche

    Chassisbestückung
    1 Tiefmitteltöner: ø 145 mm, 39 mm Schwingspule, Magnesium-Membran
    1 coaxialer Hochtöner: ø 25 mm, Kalotte mit Seidengewebemembran

    Frequenzweiche
    Filter 1. und 2. Ordnung (6/12 dB), mit Phasen- und Impedanzkorrektur, individuell für jeden Lautsprecher rechnersimuliert und mit verlustarmen Spulen und Kondensatoren aufgebaut
    Platinenloser Aufbau mit sternpunktförmiger Masseführung
    flexibles Anschlußfeld mit 1 Paar Bananenbuchsen im Montagerahmen,
    vorbereitet für Unterputz Kabelanschluss

    Übergangsfrequenz
    2.600 Hz

    Frequenzbereich
    115-25.000 Hz (-6dB)
    130-20.000 Hz (± 2,0 dB)

    Paarabgleich
    besser als ± 0,5 dB (linker/rechter Lautsprecher)
    besser als ± 0,5 dB (absolut zu Referenzlautsprecher)
    Individuelles Meßprotokoll für jeden Lautsprecher

    Bassabstimmung
    115 ± 4 Hz

    Impedanz
    Nennwert 4 Ohm
    Minimum 3,2 Ohm bei 180 Hz

    Belastbarkeit
    100 Watt sinus

    Wirkungsgrad
    89,0 dB (1 Watt/1m)

    Abmessungen
    280 x 280 x 135 mm (H x B x Tmax, inkl. Montagerahmen)

    Gewicht
    3,5 kg (komplett, mit Montagerahmen)

    Ausführungen
    Zarge:
    titan (Nextel S774), grau (Nextel B34) oder anthrazitschwarz (Nextel S139)
    Lackierungen in allen RAL- oder Kfz-Farben,

    Montagerahmen:
    Edelstahl V2A blank
    titan (Nextel S774), grau (Nextel B34) oder anthrazitschwarz (Nextel S139)
    Lackierungen in allen RAL- oder Kfz-Farben,

    Schallwand:
    titan (Nextel S774), grau (Nextel B34) oder anthrazitschwarz (Nextel S139)
    Lackierungen in allen RAL- oder Kfz-Farben,

    Zierringe:
    titan (Nextel S774), grau (Nextel B34) oder anthrazitschwarz (Nextel S139)
    Lackierungen in allen RAL- oder Kfz-Farben, Nextel-Microstrukturlack

    Chassisabdeckung:
    Stoff Stretch, titan, grau, oder schwarz

    Garantiezeit
    60 Monate Vollgarantie

    Technische Änderungen vorbehalten.

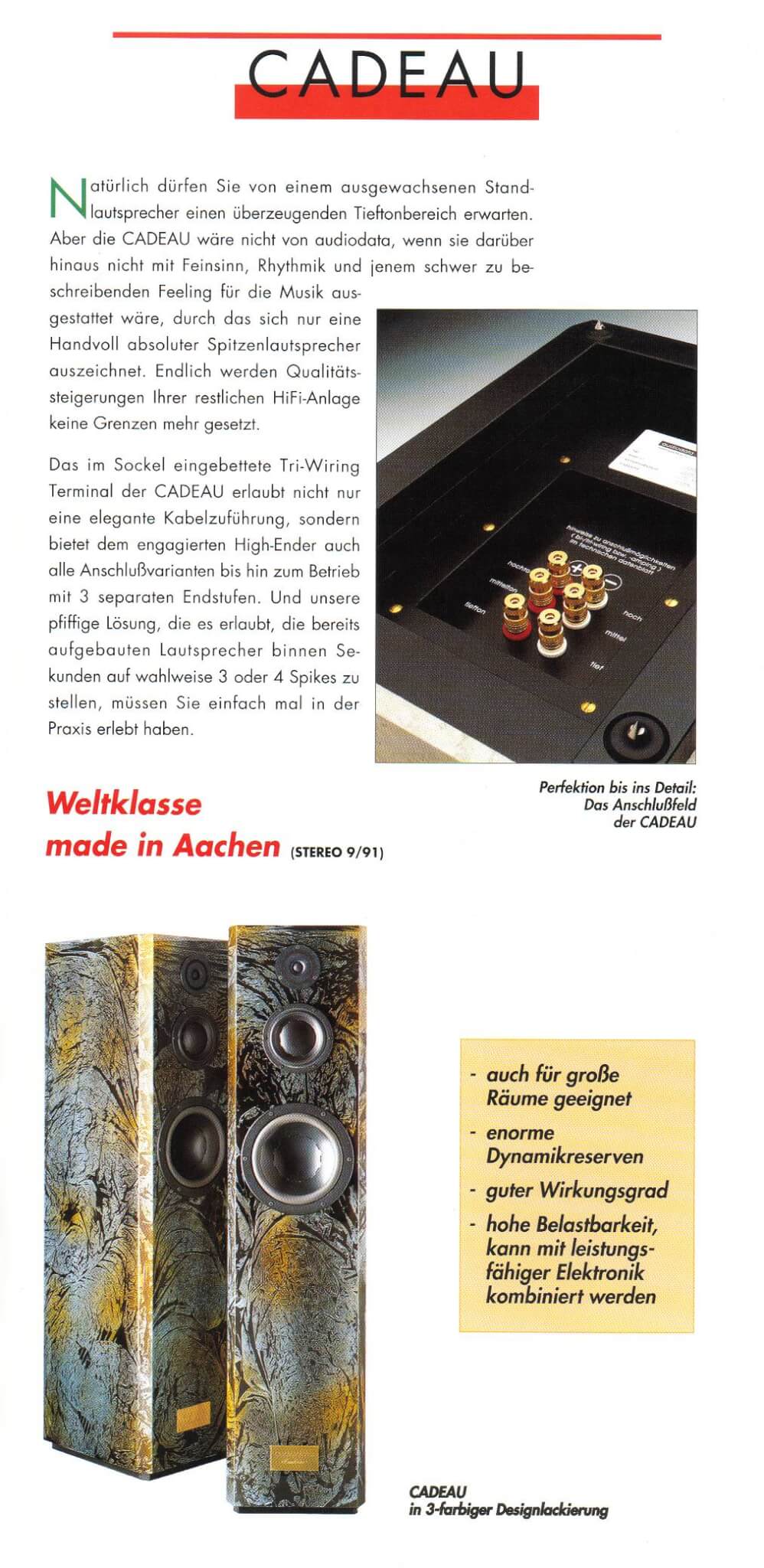

Cadeau

Cadeau

Die Cadeau wäre nicht zu einem Klassiker geworden, wenn sie nicht mit viel Feinsinn, Rhythmik und jenem schwer zu beschreibenden Feeling für die Musik ausgestattet wäre, das nur eine Handvoll Spitzenlautsprecher auszeichnet.

  • Downloads

    Cadeau
    Prospekt (0,2MB)

  • Technische Details

    Anzahl der Wege und Bauweise
    2-Wege-Lautsprecher mit integriertem Subwoofer
    geschlossenes Gehäuse mit sparater Kammer für Mitteltöner,
    MDF-Konstruktion,
    Wandbedämpfung durch stahlkugelgefüllte Innenkammern

    Chassisbestückung
    Subwoofer: ø 230 mm, 100 mm Schwingspule, Polypropylen-Membran
    Tiefmitteltöner: ø 145 mm, 75 mm Schwingspule, Polypropylen-Membran
    Mittelhochtöner: ø 19 mm, Kalotte mit Gewebemembran

    Frequenzweiche
    Filter 1. und 2. Ordnung (6/12 dB), mit Phasen- und Impedanzkorrektur, individuell für jedes Paar rechnersimuliert und nur mit verlustarmen Luftspulen und MKP-Kondensatoren aufgebaut Toleranzen < 1% Platinenloser Aufbau der einzelnen Wege mit optimierter sternpunktförmiger Masseführung Tri-Wiring-Anschlußfeld mit 3 Paar WBT-Anschlußklemmen Übergangsfrequenzen
    180 / 2.600 Hz

    Frequenzbereich
    25-25.000 Hz (-6dB)
    35-20.000 Hz (± 1,5 dB)

    Paarabgleich
    besser als ± 0,5 dB (link./recht. Lautsprecher)
    besser als ± 0,5 dB (absolut zu Referenzlautsprecher)
    Ein individuelles Meßprotokoll liegt jedem Lautsprecherpaar bei

    Baßabstimmung
    35 ± 3 Hz

    Impedanz
    Nennwert 8 Ohm
    Minimum 5,0 Ohm bei 80 Hz

    Belastbarkeit
    250 Watt sinus

    Wirkungsgrad
    88,0 dB (1 Watt/1m)

    Abmessungen
    121,0 x 28,5 x 38,5 cm

    Gewicht
    48,0 kg

    Ausführungen
    Alle verfügbaren Edelholzfurniere
    Lackierungen in allen RAL- oder Kfz-Farben, Nextel-Microstrukturlack

    Garantiezeit
    60 Monate Vollgarantie

    Technische Änderungen vorbehalten.

Bijou

Bijou

Ihre zeitlos elegante und auch heute noch aktuelle Silhouette hat diesen Lautsprecher zu einem echten Klassiker gemacht. Ermüdungsfreies Langzeithören und das Fehlen jeglicher Effekte sind Qualitäten, welche die Zuhörer schon bald nicht mehr missen möchten.

  • Downloads

    Bijou
    Prospekt (0,2MB)

  • Technische Details

    Anzahl der Wege und Bauweise
    2-Wege-Lautsprecher mit geschlossenem Gehäuse
    1 Kammer, MDF-Konstruktion,
    Wandbedämpfung durch stahlkugelgefüllte Innenkammern,

    Chassisbestückung
    Tiefmitteltöner: ø 175 mm, 75 mm Schwingspule, Polypropylen-Membran
    Mittelhochtöner: ø 19 mm, Kalotte mit Gewebemembran

    Frequenzweiche
    Filter 1. und 2. Ordnung (6/12 dB), mit Phasen- und Impedanzkorrektur, individuell für jedes Paar rechnersimuliert und nur mit verlustarmen Luftspulen und MKP-Kondensatoren aufgebaut Toleranzen < 1% Platinenloser Aufbau der einzelnen Wege mit optimierter sternpunktförmiger Masseführung Single-Wiring-Anschlußfeld mit 1 Paar WBT-Anschlußklemmen oder Bi-Wiring-Anschlußfeld mit 2 Paar WBT-Anschlußklemmen nach Wahl Übergangsfrequenz
    2.200 Hz

    Frequenzbereich
    35-25.000 Hz (-6dB)
    45-20.000 Hz (± 1,5 dB)

    Paarabgleich
    besser als ± 0,5 dB (link./recht. Lautsprecher)
    besser als ± 0,5 dB (absolut zu Referenzlautsprecher)
    Ein individuelles Meßprotokoll liegt jedem Lautsprecherpaar bei

    Baßabstimmung
    48 ± 3 Hz

    Impedanz
    Nennwert 8 Ohm
    Minimum 5,5 Ohm bei 250 Hz

    Belastbarkeit
    130 Watt sinus

    Wirkungsgrad
    85,0 dB (1 Watt/1m)

    Abmessungen
    102,0 x 24,0 x 32,0 cm

    Gewicht
    28,0 kg

    Ausführungen
    Alle verfügbaren Edelholzfurniere
    Lackierungen in allen RAL- oder Kfz-Farben, Nextel-Microstrukturlack

    Garantiezeit
    60 Monate Vollgarantie

    Technische Änderungen vorbehalten.

Avance

Avancé

Ein neuentwickeltes Dual-Coaxial Chassis, bei dem der komplette Hochtöner im akustischen Zentrum des Mitteltöners sitzt, sowie zwei extrem langhubige Tieftöner, machen die Avancé zu einem Ausnahme-Lautsprecher, der in jeder Hinsicht zu überzeugen weiß.

  • Downloads

    Avance
    Bilderbuch (0,3MB)
    Avance Handbuch
    Aktiv (1,3MB)
    Avance Handbuch
    Passiv (1,3MB)
    Avance
    Prospekt (0,2MB)
    Testbericht Audio (0,4MB)
    Testbericht Fairaudio (0,6MB)
    Testbericht HVT (0,2MB)
    Testbericht Lautsprecher der Welt (1,1MB)
    Testbericht Stereoplay (0,3MB)
    Testbericht Technology (0,5MB)

  • Technische Details Passiv

    Anzahl der Wege und Bauweise
    3-Wege-Lautsprecher mit 3 separaten Kammern,
    Bassreflexgehäuse mit einem aerodynamisch geformten Tunnel
    ODER
    geschlossenes Gehäuse, passiv
    MDF-Konstruktion mit Wandbedämpfung durch stahlkugelgefüllte Innenkammern

    Chassisbestückung
    2 Tieftöner ø 220 mm, 39 mm Schwingspule, Aluminium-Membran
    1 Mitteltöner: ø 145 mm, 39 mm Schwingspule, Magnesium-Membran
    1 coaxialer Hochtöner: ø 25 mm, Kalotte mit Seidengewebemembran

    Frequenzweiche
    Filter 1. und 2. Ordnung (6/12 dB), mit Phasen- und Impedanzkorrektur, individuell für jeden Lautsprecher rechnersimuliert und nur mit verlustarmen Luftspulen und Kondensatoren aufgebaut
    Toleranzen < 1% Platinenloser Aufbau der einzelnen Wege mit optimierter sternpunktförmiger Masseführung Bi-Wiring-Anschlußfeld mit 2 Paar WBT nextgen (TM) Anschlussterminals ODER Tri-Wiring-Anschlußfeld mit 3 Paar WBT nextgen (TM) Anschlussterminals nach Wahl Übergangsfrequenzen
    180/2.400 Hz

    Frequenzbereich
    25-25.000 Hz (-6dB)
    40-20.000 Hz (± 2,0 dB)

    Paarabgleich
    besser als ± 0,5 dB (linker/rechter Lautsprecher)
    besser als ± 0,5 dB (absolut zu Referenzlautsprecher)
    Individuelles Meßprotokoll für jeden Lautsprecher

    Bassabstimmung
    30 ± 2 Hz (mit Bassreflex-Gehäuse)
    33 ± 2 Hz (mit geschlossenem Gehäuse)

    Impedanz
    Nennwert 4 Ohm
    Minimum 2,5 Ohm bei 250 Hz

    Belastbarkeit
    200 Watt sinus

    Wirkungsgrad
    89,0 dB (1 Watt/1m)

    Abmessungen
    1.250 x 200/280 (vorne/hinten) x 395 mm (H x B x T)

    Gewicht
    48 kg

    Lieferbare Ausführungen
    Zarge:
    Alle verfügbaren Edelholzfurniere,
    Lackierungen in allen RAL- oder Kfz-Farben, Nextel-Microstrukturlack

    Schallwand/Sockel:
    titan (Nextel S774), grau (Nextel B34) oder anthrazit (Nextel S139)

    Schallwandverkleidung/seitliche Tieftönerverkleidungen:
    Stoff Stretch, titan, grau, oder schwarz

    Zierringe:
    Lackierungen in allen RAL- oder Kfz-Farben, Nextel-Microstrukturlack

    Garantiezeit
    60 Monate Vollgarantie

    Technische Änderungen vorbehalten.

  • Technische Details Aktiv

    Anzahl der Wege und Bauweise
    Teilaktiver 3-Wege Lautsprecher mit mit 3 separaten Kammern, geschlossenes Gehäuse mit sensorgesteuerter Einzelregelung beider Tieftöner (auch nachrüstbar)
    MDF-Konstruktion mit Wandbedämpfung durch stahlkugelgefüllte Innenkammern

    Chassisbestückung
    2 Tieftöner ø 220 mm, 39 mm Schwingspule mit separatem, induktiven Geschwindigkeitssensor,
    Kohlefaser-Membran
    1 Mitteltöner: ø 145 mm, 39 mm Schwingspule, Magnesium-Membran
    1 coaxialer Hochtöner: ø 25 mm, Kalotte mit Seidengewebemembran

    Bestückung Elektronik
    2 Endstufen a 180 Watt/4 Ohm = 360 Watt Gesamtleistung,
    breitbandige Proportionalregelung mit Bewegungssensor

    Frequenzweiche
    aktive Filter 2. und 3. Ordnung (12/18 dB)
    sowie
    passive Filter 1. und 2. Ordnung (6/12 dB), mit Phasen- und Impedanzkorrektur, individuell für jeden Lautsprecher rechnersimuliert und nur mit verlustarmen Luftspulen und Kondensatoren aufgebaut
    Toleranzen < 1% Platinenloser Aufbau der einzelnen Wege mit optimierter sternpunktförmiger Masseführung Bi-Wiring-Anschlußfeld mit 2 Paar WBT nextgen (TM) Anschlussterminals oder Tri-Wiring-Anschlußfeld mit 3 Paar WBT nextgen (TM) Anschlussterminals nach Wahl Übergangsfrequenzen
    160/200/250 Hz im aktiven Bassbereich, einstellbar
    2.400 Hz passiv

    Frequenzbereich
    15-25.000 Hz (-6dB)
    22-20.000 Hz (± 2,0 dB)

    Paarabgleich
    besser als ± 0,5 dB (linker/rechter Lautsprecher)
    besser als ± 0,5 dB (absolut zu Referenzlautsprecher)
    Individuelles Meßprotokoll für jeden Lautsprecher

    Bassabstimmung
    aktiv geregelt, daher keine Eigenresonanz feststellbar
    fug = 20 Hz, 28 Hz, und 40 Hz, einstellbar

    Impedanz
    Nennwert 4 Ohm
    Minimum 3,5 Ohm bei 300 Hz

    Belastbarkeit
    200 Watt sinus

    Wirkungsgrad (im passiven MHT-Teil)
    89,0 dB (1 Watt/1m)

    Abmessungen
    1.250 x 200/280 (vorne/hinten) x 395 mm (H x B x T)

    Gewicht
    54 kg

    Lieferbare Ausführungen
    Zarge:
    Alle verfügbaren Edelholzfurniere,
    Lackierungen in allen RAL- oder Kfz-Farben, Nextel-Microstrukturlack

    Schallwand/Sockel:
    titan (Nextel S774), grau (Nextel B34) oder anthrazit (Nextel S139)

    Schallwandverkleidung/seitliche Tieftönerverkleidungen:
    Stoff Stretch, titan, grau, oder schwarz

    Zierringe:
    Lackierungen in allen RAL- oder Kfz-Farben, Nextel-Microstrukturlack

    Garantiezeit
    60 Monate Vollgarantie (passiver MHT)
    36 Monate Vollgarantie (Aktivmodul)

    Technische Änderungen vorbehalten.

Ambiance

Ambiance

Die kleinere Schwester der Avancé, ausgestattet mit dem gleichen herausragenden Dual-Coax- System, fasziniert sowohl im klassischen Stereobetrieb durch Zeitrichtigkeit, Homogenität und Räumlichkeit, als auch im Mehrkanalbetrieb unter unterschiedlichen Bedingungen.

  • Downloads

    Ambiance
    Bilderbuch (0,3MB)
    Ambiance
    Handbuch (0,8MB)
    Ambiance
    Prospekt (0,2MB)
    Testbericht
    AVMagazin (0,6MB)
    Testbericht
    Stereoplay (0,7MB)

  • Technische Details

    Anzahl der Wege und Bauweise
    3-Wege-Lautsprecher mit 3 separaten Kammern,
    Bassreflexgehäuse mit einem aerodynamisch geformten Tunnel
    MDF-Konstruktion mit Wandbedämpfung durch stahlkugelgefüllte Innenkammern

    Chassisbestückung
    2 Tieftöner ø 180 mm, 39 mm Schwingspule, Aluminium-Membran
    1 Mitteltöner: ø 145 mm, 39 mm Schwingspule, Magnesium-Membran
    1 coaxialer Hochtöner: ø 25 mm, Kalotte mit Seidengewebemembran

    Frequenzweiche
    Filter 1. und 2. Ordnung (6/12 dB), mit Phasen- und Impedanzkorrektur, individuell für jeden Lautsprecher rechnersimuliert und nur mit verlustarmen Luftspulen und Kondensatoren aufgebaut
    Toleranzen < 1% Platinenloser Aufbau der einzelnen Wege mit optimierter sternpunktförmiger Masseführung Si-Wiring-Anschlußfeld mit 1 Paar WBT nextgen (TM) Anschlussterminals oder Bi-Wiring-Anschlußfeld mit 2 Paar WBT nextgen (TM) Anschlussterminals nach Wahl Übergangsfrequenzen
    200/2.400 Hz

    Frequenzbereich
    30-25.000 Hz (-6dB)
    50-20.000 Hz (± 2,0 dB)

    Paarabgleich
    besser als ± 0,5 dB (linker/rechter Lautsprecher)
    besser als ± 0,5 dB (absolut zu Referenzlautsprecher)
    Individuelles Meßprotokoll für jeden Lautsprecher

    Bassabstimmung
    36 ± 2 Hz

    Impedanz
    Nennwert 4 Ohm
    Minimum 2,5 Ohm bei 125 Hz

    Belastbarkeit
    200 Watt sinus

    Wirkungsgrad
    89,0 dB (1 Watt/1m)

    Abmessungen
    1.185 x 200 x 320 mm (H x B x T)

    Gewicht
    35 kg

    Lieferbare Ausführungen
    Zarge:
    Alle verfügbaren Edelholzfurniere,
    Lackierungen in allen RAL- oder Kfz-Farben, Nextel-Microstrukturlack

    Schallwand/Sockel:
    titan (Nextel S774), grau (Nextel B34) oder anthrazitschwarz (Nextel S139)

    Schallwandverkleidung/seitliche Tieftönerverkleidungen:
    Stoff Stretch, titan, grau, oder schwarz

    Zierringe:
    Lackierungen in allen RAL- oder Kfz-Farben, Nextel-Microstrukturlack

    Garantiezeit
    60 Monate Vollgarantie

    Technische Änderungen vorbehalten.

audiodata-Allonge

Allongé

Den Möglichkeiten, die sich mit der Allongé ergeben, sind fast keine Grenzen gesetzt: Links und rechts auf einem Sideboard platziert, ersetzen zwei Allongé kompromisslos ein Paar Standlautsprecher und bilden ein Stereo-System, das höchsten Ansprüchen gerecht wird.

  • Downloads

    Testbericht
    Heimkino (1,8MB)

  • Technische Details

    Anzahl der Wege und Bauweise
    3-Wege-Lautsprecher mit 3 separaten Kammern,
    Geschlossenes Gehäuse
    MDF-Konstruktion mit Wandbedämpfung durch stahlkugelgefüllte Innenkammern

    Chassisbestückung
    2 Tieftöner ø 180 mm, 39 mm Schwingspule, Aluminium-Membran
    1 Mitteltöner: ø 145 mm, 39 mm Schwingspule, Magnesium-Membran
    1 coaxialer Hochtöner: ø 25 mm, Kalotte mit Seidengewebemembran

    Frequenzweiche
    Filter 1. und 2. Ordnung (6/12 dB), mit Phasen- und Impedanzkorrektur, individuell für jeden Lautsprecher rechnersimuliert und nur mit verlustarmen Luftspulen und Kondensatoren aufgebaut
    Toleranzen < 1% Platinenloser Aufbau der einzelnen Wege mit optimierter sternpunktförmiger Masseführung Bi-Wiring-Anschlußfeld mit 2 Paar WBT nextgen (TM) Anschlussterminals Übergangsfrequenzen
    210/2.400 Hz

    Frequenzbereich
    40-25.000 Hz (-6,0 dB)
    65-20.000 Hz (± 2,0 dB)

    Paarabgleich
    besser als ± 0,5 dB (linker/rechter Lautsprecher)
    besser als ± 0,5 dB (absolut zu Referenzlautsprecher)
    Individuelles Meßprotokoll für jeden Lautsprecher

    Bassabstimmung
    58 ± 2 Hz

    Impedanz
    Nennwert 4 Ohm
    Minimum 2,3 Ohm bei 140 Hz

    Belastbarkeit
    200 Watt sinus

    Wirkungsgrad
    89,0 dB (1 Watt/1m)

    Abmessungen
    240 x 695 x 385 mm (H x B x T, inkl. Sockel und Schallwand)

    Gewicht
    23,5 kg

    Lieferbare Ausführungen
    Zarge:
    Alle verfügbaren Edelholzfurniere,
    Lackierungen in allen RAL- oder Kfz-Farben, Nextel-Microstrukturlack

    Schallwand/Sockel:
    titan (Nextel S774), grau (Nextel B34) oder anthrazit (Nextel S139)

    Schallwandverkleidung/seitliche Tieftönerverkleidungen:
    Stoff Stretch, titan, grau, oder schwarz

    Zierringe:
    Lackierungen in allen RAL- oder Kfz-Farben, Nextel-Microstrukturlack

    Garantiezeit
    60 Monate Vollgarantie

    Technische Änderungen vorbehalten.
